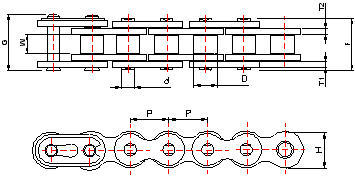

KMC MOTORCYCLE CHAIN SPECIFICATION CHART

Model 		Pitch Roller link
Width(Min)		 Roller
Dia(Max)		 Pin Link
Plate Thickness		 Roller Link
Plate Thickness		 Roller Link
Plate Height(Max)		 Pin Dia.
(Max)		 Over~All
Width Riv.(Max)		 Over ~All
Width Con(Max)

Tensile Strength
Min
symbol P W D T1 T2 H d F G
unit mm mm mm mm mm mm mm mm mm kgf
415H 12.7 4.7 7.77 1.5 1.5 12 3.97 13.10 14.75 1650
420 12.7 6.25 7.77 1.5 1.5 12 3.97 14.80 16.35 1650
420DX 12.7 6.25 7.77 1.5 1.5 12 3.97 15.0 16.75 1800
420H 12.7 6.25 7.77 2.0 2.0 12 3.97 16.9 18.55 1800
428 12.7 7.85 8.5 1.5 1.5 12.35 4.47 16.50 17.85 1800
428H 12.7 7.85 8.5 1.8 1.8 12.2 4.47 17.60 19.05 2000
428HG 12.7 7.85 8.5 2.0 2.0 12.1 4.51 18.90 20.25 2300
520 15.875 6.4 10.16 2.0 2.0 15 5.09 17.20 18.80 2800
530 15.875 9.5 10.16 2.0 2.0 15 5.09 20.30 21.90 2800


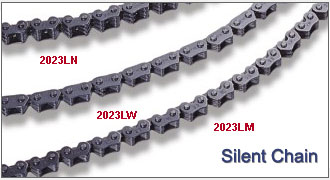

KMC ENGINING CHAIN SPECIFICATION CHART

Model 		Pitch Roller link
Width(Min)		 Outer
Plate Thickness		 Inner
Plate Thickness		 Inner
Plate Height(Max)		 Link
Height		 Pin Dia.
(Max)		 Over~All
Width Riv.(Max)		 Tensile Strength
Min
symbol P W T1 T2 H H1 d F
unit mm mm mm mm mm Mm mm mm kgf
2023LN 6.35 3.10 0.7 1.0 6.75 2.8 2.42 6.10 550
2023LW 6.35 3.10 0.7 1.0 6.75 2.8 2.72 6.10 520
2034LN 6.35 5.10 0.7 1.0 6.75 2.8 2.42 8.25 800
2034LW 6.35 5.10 0.7 1.0 6.75 2.8 2.72 8.25 720

   25 & 25H drawing:
   25HP drawing:


Model Pitch Roller link
Width(Min)		 Bushing Dia(Max) Pin Link
Plate Thickness		 Roller Link
Plate Thickness		 Roller Link
Plate Height(Max)		 Pin Dia.
(Max)		 Over~All
Width Riv.(Max)		 Tensile Strength
Min
symbol P W D T1 T2 H d F
unit mm mm mm mm mm mm mm mm kgf
25 6.35 3.10 3.30 0.7 0.7 6.0 2.31 7.75 380
25H 6.35 3.10 3.30 1.0 1.0 6.0 2.31 8.90 520
25HP 6.35 3.10 3.30 0.7 1.0 6.0 2.31 8.25 500
Model：1/2x1/4(420)
Roller：7.7mm
Spline hole：16x13x3.5mm
Thread hole：M6
Teeth：13 		Model：1/2x1/4(420)
Roller：7.7mm
Bore：54mm
Thread hole：8.3mm
Teeth：40 		Model：1/2x1/4(420)
Roller：7.7mm
Bore：54mm
Thread hole：8.3mm
Teeth：40
.................................................... .................................................... ....................................................
Model：1/2x1/4(420)
Roller：7.7mm
Spline hole：17x14x4mm
Thread hole：M6
Teeth：14 		Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：17x14x4mm
Thread hole：M6
Teeth：14 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：54 mm
Thread hole：8.3mm
Teeth：36
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：17x14x4mm
Thread hole：M6
Teeth：14 		Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：17x14x4mm
Thread hole：M6
Teeth：14 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：54 mm
Thread hole：8.3mm
Teeth：34
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Bore：54 mm
Thread hole：8.3mm
Teeth：36		 Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：20x16x4mm
Thread hole：M6
Teeth：15 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：38
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：37 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：34 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：35
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：36 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：64 mm
Thread hole：8.5mm
Teeth：39		 Model：1/2x1/4(420)
Roller：7.7mm
Bore：54 mm
Thread hole：8.3mm
Teeth：41
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：20x18x4mm
Thread hole：M6
Teeth：15 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：54 mm
Thread hole：8.3mm
Teeth：38		 Model：1/2x5/16(428)
Roller：8.5mm
Bore：52 mm
Thread hole：8.2mm
Teeth：37
.................................................... .................................................... ....................................................
Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：20x16x4mm
Thread hole：No
Teeth：14 		Model：1/2x5/16(428)
Roller：8.5mm
Bore：52 mm
Thread hole：8.2mm
Teeth：37		 Model：1/2x1/4(420)
Roller：7.7mm
Bore：64 mm
Thread hole：8.5mm
Teeth：37
.................................................... .................................................... ....................................................
Model：1/2x1/4(420)
Roller：7.7mm
Spline hole：20x16x4mm
Thread hole：No
Teeth：15		 Model：1/2x5/16(428)
Roller：8.5mm
Spline hole：17x14x4mm
Thread hole：M6
Teeth：15		 Model：1/2x5/16(428)
Roller：8.5mm
Bore：54 mm
Thread hole：8.3mm
Teeth：40
